Is éard atá i gcóras gréine fótavoltach (PV) ná sraith de chomhpháirteanna nasctha ina bhfuil modúil PV, inverter gréine, agus claontacht - ar chóras - (BOS) ar féidir leis giniúint gréine a ghiniúint agus a stóráil. Chun an éifeachtúlacht is fearr a bhaint amach i gcóras PV, teastaíonn barrfheabhsú ar fhachtóirí iomadúla agus tuiscint a fháil ar fheidhmiúlacht agus ar chumraíocht na gcomhpháirteanna. Ina theannta sin, tá sé ríthábhachtach teicnící monatóireachta agus modhanna innealtóireachta iontaofa a mhaolú chun fad saoil chóras PV a chinntiú. Seo 8 mbogearraí éagsúla chun córais fhótavoltacha gréine a dhearadh.
1 Homer Pro - Homer Energy, SAM
2 pv f - chairt - f {- bogearraí cairt, SAM
3 Pvplanner - Solargis, an tSlóvaic
4 PVSYST - PVSYST SA, an Eilvéis
5 Retscreen - Acmhainní Nádúrtha Ceanada, Ceanada
6 Múnla Comhairleoir Córais (Sam) - Saotharlann Náisiúnta Fuinnimh In -athnuaite (NREL), SAM
7 CÓRAIS GROUN PRO - LAPLACE, an tSeapáin
8 Helioscope - Aurora Solar, SAM
Rinneadh comparáidí idir na cláir seo chun a fháil amach cé chomh maith agus atá gach ceann acu i ndearadh agus insamhalta na gcóras cumhachta gréine PV. Rinneadh an anailís le fócas ar chumhacht SPV amháin agus dá bhrí sin ní gá go mbeadh níos mó tosaíochta ag baint le cláir eile a dhéanann insamhalta fuinnimh in -athnuaite mar ghaoth, bithmhais, etc. Bunaithe ar iarracht aonair an údair na cláir seo a úsáid faoi rátálacha paraiméadair tionscadail tairiseach a cuireadh ar fáil ag deireadh an ailt. Breithníodh na critéir seo a leanas:
-
Feidhmeanna agus USP
-
Comhéadan úsáideora
-
Sonraí aimsire stairiúla
-
Faisnéis modúil agus inbhéartaithe
-
Praghsáil
-
1 Homer Pro
Arna fhorbairt ag NREL (Saotharlann Fuinnimh In -athnuaite Náisiúnta) SAM agus a fheabhsaíonn agus a dháiltear ina dhiaidh sin ag Homer Energy tá bogearraí optamú -}. Seasann Homer do mhúnla optamaithe hibrideach le haghaidh il -acmhainní fuinnimh agus tagann sé le huirlisí insamhalta, optamaithe agus anailíse íogaireachta.
Ríomh Capex agus OPEX Féideartha ag baint úsáide as draoi tionscadail. Insamhladh a dhéanamh ar fhoinsí ilfhuinnimh. Cuir ualaí iolracha leis. Is féidir tosca cosúil le luas na gaoithe, costas breosla agus astaíochtaí a chur san áireamh sa ríomh. Cuardaigh suímh de réir ainm is féidir. Nach bhfuil deartha go sonrach le haghaidh PV gréine. Ní ghineann sé sonraí cuar IV ná déan anailís scáthaithe. Chomh maith leis sin tá PV Leictreachas Giniúna Tuarascáil chomh cuimsitheach agus níos mionsonraithe mar gheall ar fhaisnéis theoranta ar shonraí aimsire agus ar shonraí modúil. Ní chuirtear go leor fachtóirí caillteanais le linn giniúint cumhachta PV le ríomh.
Tá dearcadh scéimreach úsáideach. Is móide an córas roghchlár grafach. Gan a bheith iomasach agus an iomarca paraiméadair le cur leis de láimh.
Is féidir le sonraí TMY2/TMY3 a allmhairiú ó láithreán gréasáin NREL. Chomh maith leis sin is féidir sonraí NASA agus Solargis a allmhairiú óna láithreáin ghréasáin. Ní thagann sé cuachta le sonraí aimsire saor in aisce.
Is féidir sonraí modúil a allmhairiú. Níl ach 8 modúl (lena n -áirítear 1 chineálach) agus 8 (lena n -áirítear 1 chineálach) san áireamh sa chlár.
Ceadúnú Cloud ar fáil. Leagan buan lán -luchtaithe ar fáil i dTráchtála USD 4,200/INR 280,000 Oideachais USD 2,100/INR 140,000 agus Mac Léinn USD 350 gach bliain/INR 23,407 in aghaidh na bliana
Faigh do thriail saor in aisce 30 lá anseo
Screenshots de Homer Leagan X 64 3.6.3
(Fig.1a) Comhéadan Deartha le Radharc Scéimreach
(Fig.1b) Tuarascáil Insamhladh
2 PV F - Cairt
Arna fhorbairt ag dámha Ollscoil Wisconsin, is clár deartha córais PV é cairt PV F - a úsáideann sonraí radaíochta gréine chun giniúint cumhachta PV a ríomh gan athruithe a chur san áireamh de bharr modúil PV, inverters agus athróga eile. Tá an clár seo dírithe chun críocha acadúla.
Clár simplí a ríomhann aschur fuinnimh PV bunaithe ar mhodúl cineálach agus inbhéartaithe. Gach sonraí atá le cur leis de láimh agus dá bhrí sin tá sé deacair sonraí giniúna a chur i gcomparáid go tapa trí shonraí modúil, acmhainn suímh nó suíomh a athrú. Gan aon anailís scáthaithe. Níl sé oiriúnach chun cumhacht PV a ríomh i gcoinníollacha an domhain. Is féidir graf simplí nó sonraí táblaithe a ghiniúint ach ní féidir iad a onnmhairiú.
An -bhunúsach agus áisiúil le ríomh nuair a chuirtear sonraí isteach de láimh do gach paraiméadar. Is bailiúchán de scarbhileoga macra -chumasaithe é. Uathoibriú an -teoranta agus níl aon draoi ar fáil.
Tá 300 ionad cuachta leis na bogearraí. Níl aon rogha ann sonraí aimsire a allmhairiú ó fhoinsí coitianta mar TMY3. Ní féidir sonraí a chur leis de láimh ach amháin.
Níl aon scóip le haghaidh sonraí modúil nó inbhéartaithe le cur le ríomh.
Mac Léinn USD 400/INR 26,750 Acadúil USD 600/INR 40,000
Íoslódáil leagan taispeána anseo
Screenshots de PV F - Cairt leagan 3.55w
(Fig.2A) Comhéadan Deartha le Scáileán Iontrála Sonraí Lámhleabhar
(Fig.2b) Giniúint mhíosúil, ríomhaireachtaí eacnamaíocha agus éifeachtúlacht
3 pvplanner
Tagann an bogearra seo ó sholargis, soláthraí bunachar sonraí na n -acmhainní gréine. Is bogearraí scamallbhunaithe é a oibríonn ar ardán SaaS (bogearraí mar sheirbhís) agus a éilíonn go bhfuil a gcuid sonraí an -chruinn agus go dtugann sé cur chuige bailíochtaithe córasach dian ag méadú iontaofacht sonraí.
Ligeann sonraí cruinne satailíte don úsáideoir meastachán a dhéanamh ar radaíocht na gréine agus poitéinseal cumhachta PV suímh agus tuarascáil a ghiniúint i 14 theanga. Ríomhann sé go huathoibríoch scáthú tír -raon go huathoibríoch, ach níl aon roghanna ann chun struchtúir máguaird a bhunú nó a dhéanamh in aice le hanailís scáthú. Níl sé ar fáil ach mar leagan ar líne, mar sin tá nasc idirlín éigeantach. Ligeann sé do chuideachtaí a API a úsáid agus rochtain a fháil ar SolarGIS trí aipeanna 3ú páirtí.
Socrú éasca bunaithe ar insamhalta i dtrí chéim. Ligeann léarscáileanna idirghníomhacha ardtaifigh ghréine (IMAPanna) d'úsáideoirí suíomh an tsuímh a chur in iúl go cruinn. Tá an comhéadan néata agus iomasach ach d'fhéadfadh luasanna nascachta idirlín tionchar a bheith ag feidhmíocht an chomhéadain, rud atá ina mhíbhuntáiste ar bhogearraí ar líne.
Tá meán -shonraí bliantúla agus míosúla fadtéarmacha san áireamh sa phacáiste bunúsach. Níl aon rogha ann cineálacha sonraí eile a allmhairiú mar Sonraí NASA, MeteonOrm, SAM nó úsáideoir.
Úsáideann sé modúil chineálacha atá bunaithe ar mheán de 18 modúl a úsáidtear go coitianta de dhéantúsáin éagsúla agus roghnaíonn úsáideoirí idir modúil CSI, CDTE agus CIS. Is cineál cineálach é inverter freisin inar féidir leis an úsáideoir éifeachtúlacht a shainiú. Éilíonn siad nach mó ná 1.22% an t -athrú i bhformhór na modúl, rud atá níos lú ná an t -athrú i radaíocht na gréine, mar sin ní thagann an gá le modúl agus bunachar sonraí inbhéartaithe a bheith ann.
Suíomh amháin agus gan aon fheidhm léarscáil - USD 560/INR 37,500 in aghaidh na bliana. Suíomh iolrach agus gan feidhm MAP - USD 1,700/INR 115,000 in aghaidh na bliana. Il -shuíomh + Feidhm MAP + Gnáth -Sonraí Radaíochta Díreach (DNI) - USD 3,600/INR 241,500 in aghaidh na bliana.
Scáileáin de Pvplanner leagan 2.0
(Fig.3A) Feidhm IMAP Idirghníomhach a cheadaíonn don úsáideoir suíomh a chur in iúl

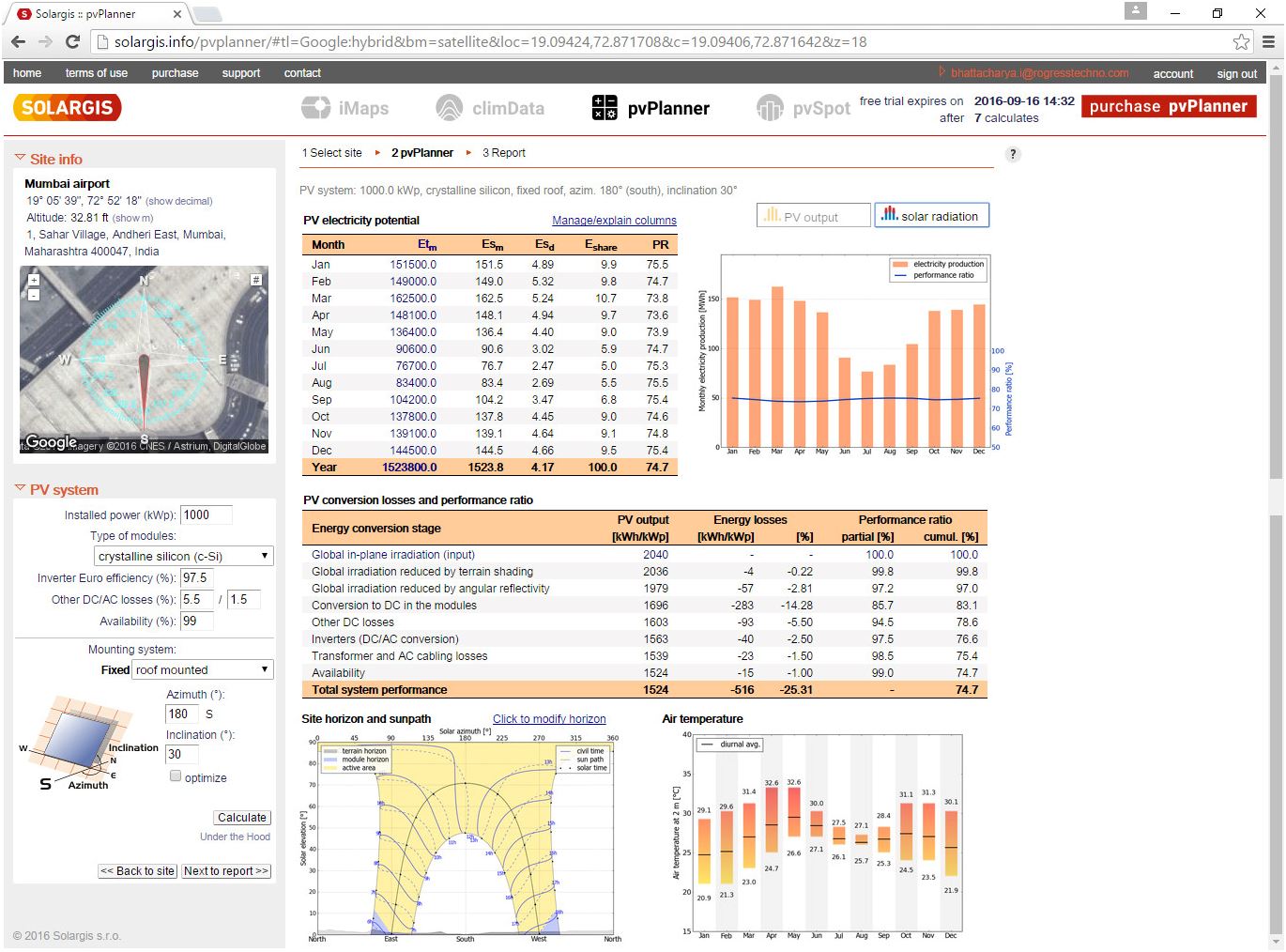

(Fig.3b) Sonraí Aschuir PV an Suíomh Roghnaithe

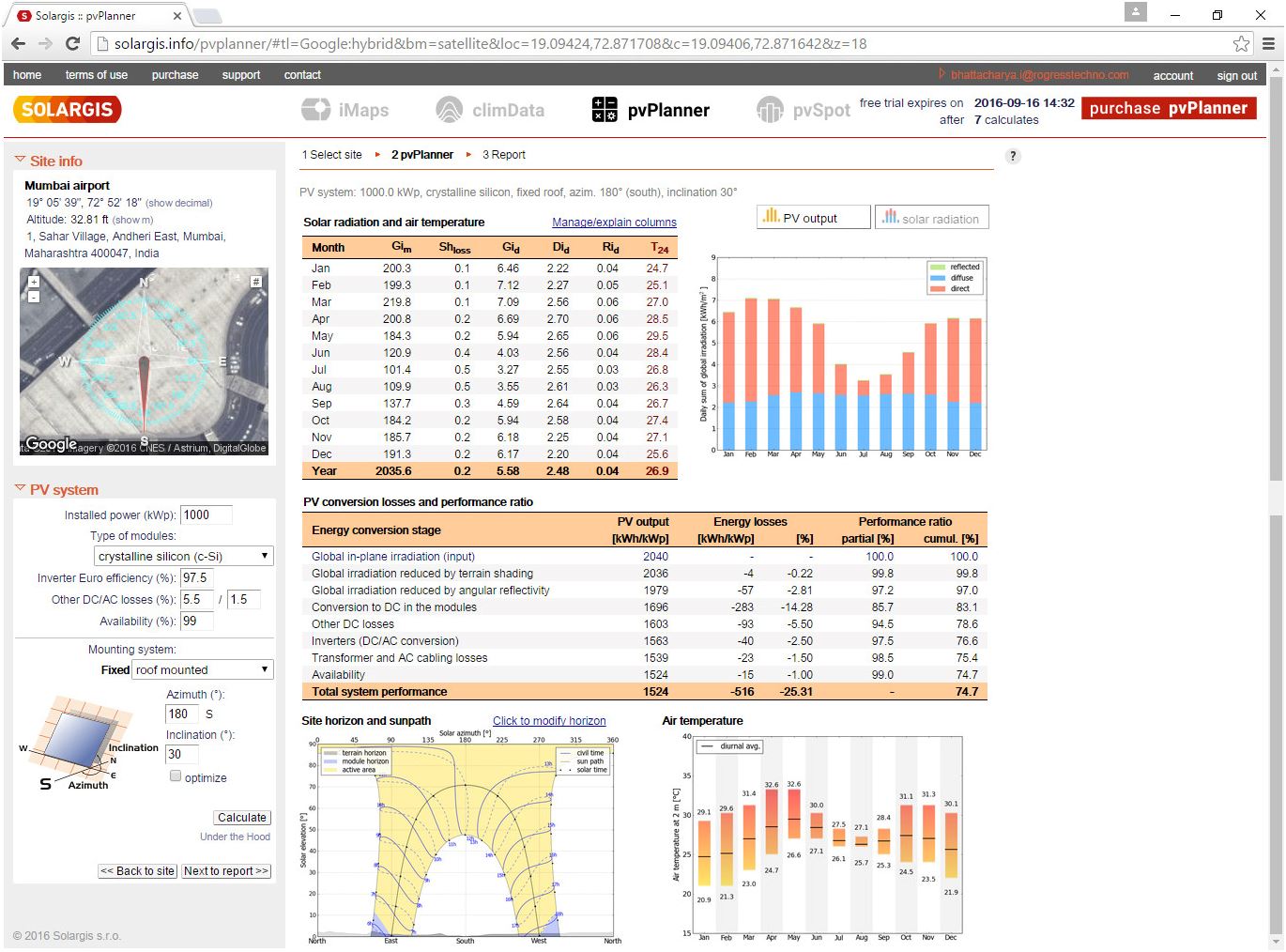

(Fig.3c) Sonraí radaíochta gréine den suíomh roghnaithe
(Fig.3d) Tuarascáil in -íoslódáilte a ghintear ar fáil i bhformáidí PDF/Excel/CSV agus 14 theanga
4 pvsyst
Arna fhorbairt ag fisiceoir na hEilvéise Andre Mermoud agus an t -innealtóir leictreach Michel Villoz meastar gur caighdeán é an bogearra seo do dhearadh córais PV agus insamhalta ar fud an domhain. Éilíonn na forbróirí go bhfuil na bogearraí seo deartha le húsáid ag ailtirí, innealtóirí, taighdeoirí agus mic léinn.
Is iad na príomhghnéithe a bhaineann le meastachán tapa ar tháirgeadh ag céim phleanála an tionscadail, staidéar mionsonraithe, sizing, meastachán in aghaidh na huaire agus giniúint tuarascála. Uirlis dearaidh áisiúil do dhearadh agus meastachán an chórais PV. Insamhladh an chuid is mó de na paraiméadair a éilíonn dearthóirí córais PV agus cabhraíonn sé le tuarascáil insamhalta chuimsitheach a ghiniúint.
Ceadaíonn sé leibhéal ard rialaithe ar fhachtóirí éagsúla. Sa chás go bhfuil an clár seo ina chumas chun scáth -anailís a láimhseáil. Tá a chuid peirspictíochta ag tuar ar úsáid athchleachtach agus mothaíonn sé go bhfuil scáthú éagobhsaí ag insamhladh agus nach soláthraíonn sé aon leideanna amhairc de scáthú. Ní féidir an scáileán cláir a uasmhéadú mar sin is féidir a bheith an -tógtha leis na paraiméadair go léir a fheiceáil má úsáideann tú monatóireacht bheag.
Bundles an comhad sonraí is déanaí de chuid Meteonorm. Is féidir leis thart ar 15 fhoinse sonraí éagsúla a chlúdaíonn an chuid is mó de na réigiúin ar fud an domhain. Is féidir leis sonraí sainmhínithe an úsáideora a allmhairiú freisin.
Bunachar Sonraí cuachta ó fhoilseachán fótóin a liostálann na mílte modúl agus samhlacha inbhéartaithe. Is féidir leis sonraí sainmhínithe an úsáideora a ionchur freisin.
Ceadaíonn leagan teoranta suas le 30kw suiteálacha agus longa do USD 1,040/INR 70,000. Longa leagan neamhtheoranta do USD 1,351/INR 90,685
Scáileáin de PVSYST leagan 6.47

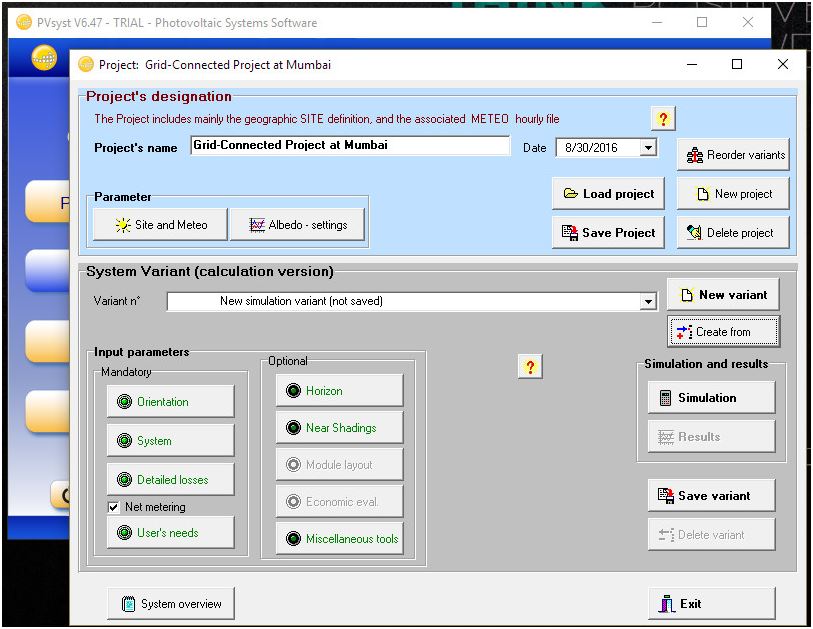

(Fig.4a) Scáileán Socraithe Tionscadail
(Fig.4b) Paraiméadair Insamhladh Tionscadail
(Fig.4c) Comhéifeachtaí caillteanais a leagan síos
(Fig.4d) Anailís Scáthú ag baint úsáide as Uirlis Peirspictíochta
(Fig.4e) Uirlis Optamaithe Paraiméadair
(Fig.4f) Achoimre Tuarascála
(Fig.4g) Tuarascáil ar Tháirgeadh Fuinnimh

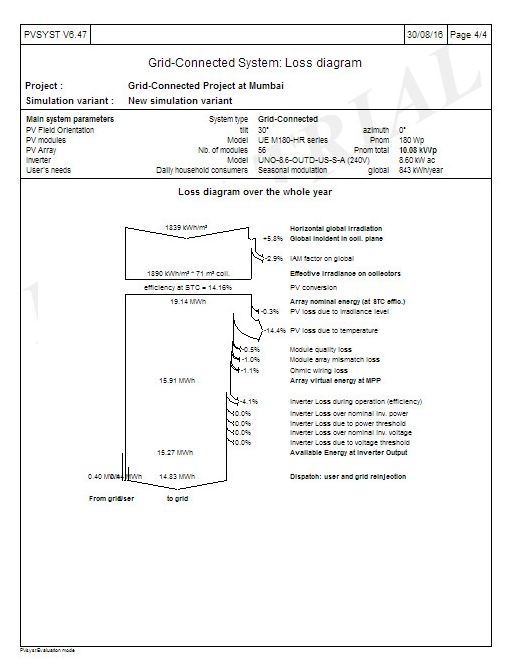

(Fig.4h) Tuarascáil ar Chaillteanas ag sonrú tosca éagsúla
5 Retscreen
Arna fhorbairt ag Acmhainní Náisiúnta Ceanada is uirlis bhogearraí anailíse Tionscadal Fuinnimh Glan -bhunaithe é - a chuidíonn le cinnteoirí inmharthanacht theicniúil agus airgeadais fuinnimh in -athnuaite, éifeachtúlacht fuinnimh agus tionscadail ghiniúna a chinneadh.
Clár saor in aisce ina bhfuil scarbhileog macra -chumasaithe a bhfuil na foirmlí go léir i bhfeidhm aige chun cineálacha éagsúla foinsí fuinnimh a ríomh lena n -áirítear PV gréine agus a ligeann don úsáideoir giniúint cumhachta PV a ríomh bunaithe ar shuíomh, anailís costais a dhéanamh agus féidearthacht tionscadail a chinneadh. Maith do mhic léinn agus uirlis áisiúil dóibh siúd ar mhaith leo breathnú ar infheistíocht agus tuairisceáin ar thionscadal PV gréine go luath. Nach bhfuil aon anailís scáthaithe ná feidhm tuairiscithe aige.
Tá sé éasca go leor a úsáid mar gur scarbhileog Excel rialta é a bhfuil an chuid is mó d'úsáideoirí i dtaithí air agus go bhfuil roghanna ag Macraí le roghanna a roghnú as liostaí anuas. Níl mórán scóip ann na luachanna agus na céatadáin seo a mhodhnú.
Tagann sé luchtaithe le sonraí aimsire stairiúla ó bhunachar sonraí NASA a chlúdaíonn gach mórchathracha ar fud an domhain. Níl aon scóip ann foinsí sonraí eile nó sonraí saincheaptha a chur leis.
Tagann sé le líon teoranta modúl ach ní inverters. Níl aon scóip ann chun modúl saincheaptha nó sonraí inbhéartaithe a chur leis.
Saor ó chostas. Ar fáil le híoslódáil ó láithreán gréasáin Acmhainní Náisiúnta Cheanada.
Faigh do chóip saor in aisce anseo
Scáileáin Scáileáin de Retscreen Leagan 4
(Fig.5a) Scáileán Baile ina roghnaítear sonraí agus suíomh an tionscadail
(Fig.5b) Sonraí aeráide a roghnú
(Fig.5c) Modúl a roghnú agus rátáil inmhianaithe
(Fig.5D) Meastacháin giniúna cumhachta a ghintear mar aon le hanailís airgeadais agus astaíochtaí
6 Múnla Comhairleora Córais (SAM)
Bogearraí saor in aisce a d'fhorbair Roinn Fuinnimh na Stát Aontaithe (DOE) agus an Saotharlann Fuinnimh In -athnuaite Náisiúnta (NREL), is samhail feidhmíochta agus airgeadais í atá deartha chun cabhrú le cinnteoireacht (ag cur san áireamh sonraí agus polasaithe fuinnimh na Stát Aontaithe) ag céim phleanála an tionscadail.
Déanann Sam réamh -mheastacháin feidhmíochta agus costas meastachán fuinnimh don eangach - Tionscadail chumhachta nasctha bunaithe ar chostais suiteála agus oibriúcháin agus paraiméadair dearaidh córais atá sonraithe ag an úsáideoir. Tá réamhshocruithe ann do chineálacha éagsúla samhlacha airgeadais a úsáidtear sna Stáit Aontaithe agus is féidir leis an úsáideoir an rogha oiriúnach a roghnú agus ionchuir a sholáthar chun insamhalta a reáchtáil agus tuarascálacha a ghiniúint ar ghiniúint, caillteanais agus airgeadais. Ní thairgeann sé anailís scáthaithe ach is féidir leis na sonraí seo a allmhairiú ó PVSYST.
Éilíonn sé go leor iontrála sonraí láimhe agus más duine thú nach bhfuil cúlra agat i ndearadh córais PV, b'fhéidir go mbeadh sé thar a bheith mór.
Íoslódáil sonraí ó bhunachar sonraí radaíochta gréine náisiúnta na Stát Aontaithe a chlúdaíonn go leor cathracha ar fud na cruinne. Ceadaíonn sé sonraí TMY2, TMY3 agus EPW a allmhairiú.
Tá bunachar sonraí mór modúil agus inverters atá liostaithe ag CEC (Coimisiún Leictreachais California) agus Sandia National Laboratories cuachta leis na bogearraí nó is féidir iad a íoslódáil go saor.
Saor ó chostas.
Faigh do chóip saor in aisce anseo
Scáileáin de Sam leagan 3.14

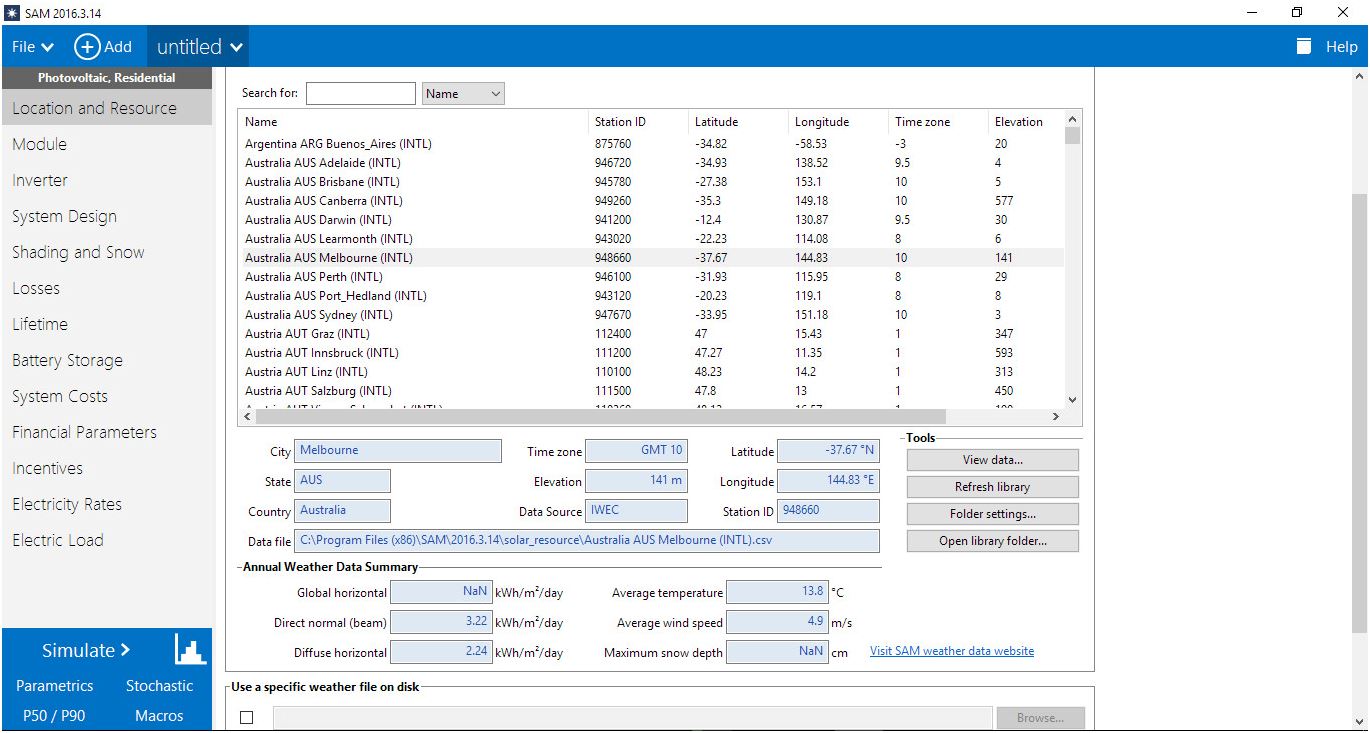

(Fig.6a) Suíomh an tionscadail a roghnú
(Fig.6b) An modúl agus an rátáil inmhianaithe a roghnú
(Fig.6c) Eagarthóir Ríomh Scáthaithe
(Fig.6d) ag rith an insamhalta
(Fig.6e) Tuarascáil Insamhladh
7 Gréine Pro
Is é seo an t -aon bhogearraí sa liosta MNRE a thairgeann nóiméad {- le ríomh - nóiméad, rud a fhágann go bhfuil sé ar cheann de na bogearraí is cruinne agus is mó a thairgeann comhéadan idirghníomhach úsáideora 3D a cheadaíonn léirshamhlú an tsuchtaithe córais PV agus a fheiceann athruithe fíor -ama go scáthaithe agus giniúint cumhachta trí rudaí a bhogadh i spás 3D.
Ag tairiscint leibhéil arda cruinnis de ghiniúint fuinnimh PV mar gheall ar a nóiméad uathúil - le - foirmle ríofa nóiméad a thógann léamh carnach cileavata in ionad an ghnáth -léamh cileavata uair an chloig tógtha an chuid is mó de na bogearraí eile. Chomh maith leis sin tá sé mionsonraithe idirghníomhach in aice le hanailís scáthaithe a cheadaíonn d'úsáideoir réimsí sonracha a bhfuil tionchar orthu a chur in iúl agus athruithe riachtanacha a dhéanamh sa dearadh chun giniúint a fheabhsú. Is fiú a lua freisin an fheidhm léarscáile a chabhraíonn le leagan amach an tsuímh a tharraingt le cabhair ó íomhánna talún satailíte.
Ceann de na comhéadain úsáideora is fearr -. Treoraíonn draoi insamhalta an t -úsáideoir chun suiteáil a chur ar bun go tapa cibé an tionscadal ar leibhéal rooftop nó megawatt é. Ligeann an timpeallacht 3D CAD d'úsáideoir an timpeallacht timpeall air a thógáil go hidirghníomhach trí rudaí 3D a tharraingt agus a fhágáil. Taispeánann beochan cruinn an éifeacht a bhíonn ag scáthú ar mhodúil agus ar úsáideoirí is féidir le rudaí a thagann i gcosán na gréine a choigeartú agus an toradh a fheiceáil láithreach ar na modúil a bhfuil tionchar orthu. Sábhálann an fheidhm atá tógtha - i bhfeidhm léarscáil an t -am a theastaíonn chun suirbhé amhairc agus ríomh ceantair a dhéanamh.

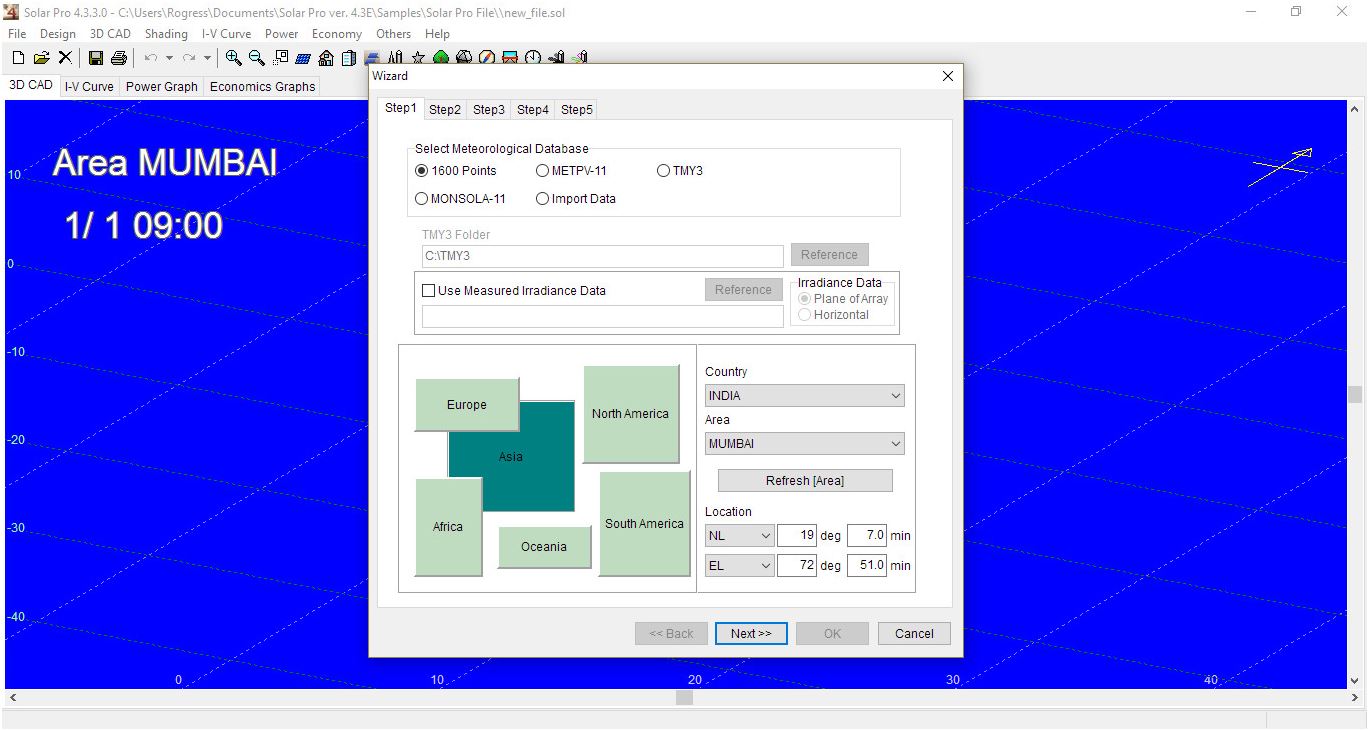

Tagann na bogearraí cuachta le sonraí ó na céadta stáisiún aimsire ar fud an domhain. Is féidir le húsáideoir a roghnú freisin chun meteonorm, GIS GIS nó sonraí a ghintear úsáideoir a allmhairiú i bhformáid tháblach a allmhairiú.
Tagann sé cuachta le níos mó ná 25,000 modúl agus inverters liostaithe ar bhunachar sonraí fótóin. Is féidir le húsáideoir modúil chineálacha agus inverters a roghnú freisin ó liosta a cheadaíonn saincheapadh úsáideoirí paraiméadair.
Tá praghas ar an leagan oideachais ag USD 1,300/INR 90,000 na longa leagan tráchtála ag USD 2,050/INR 137,000
Scáileáin de Leagan Pro Gréine 4.3
.

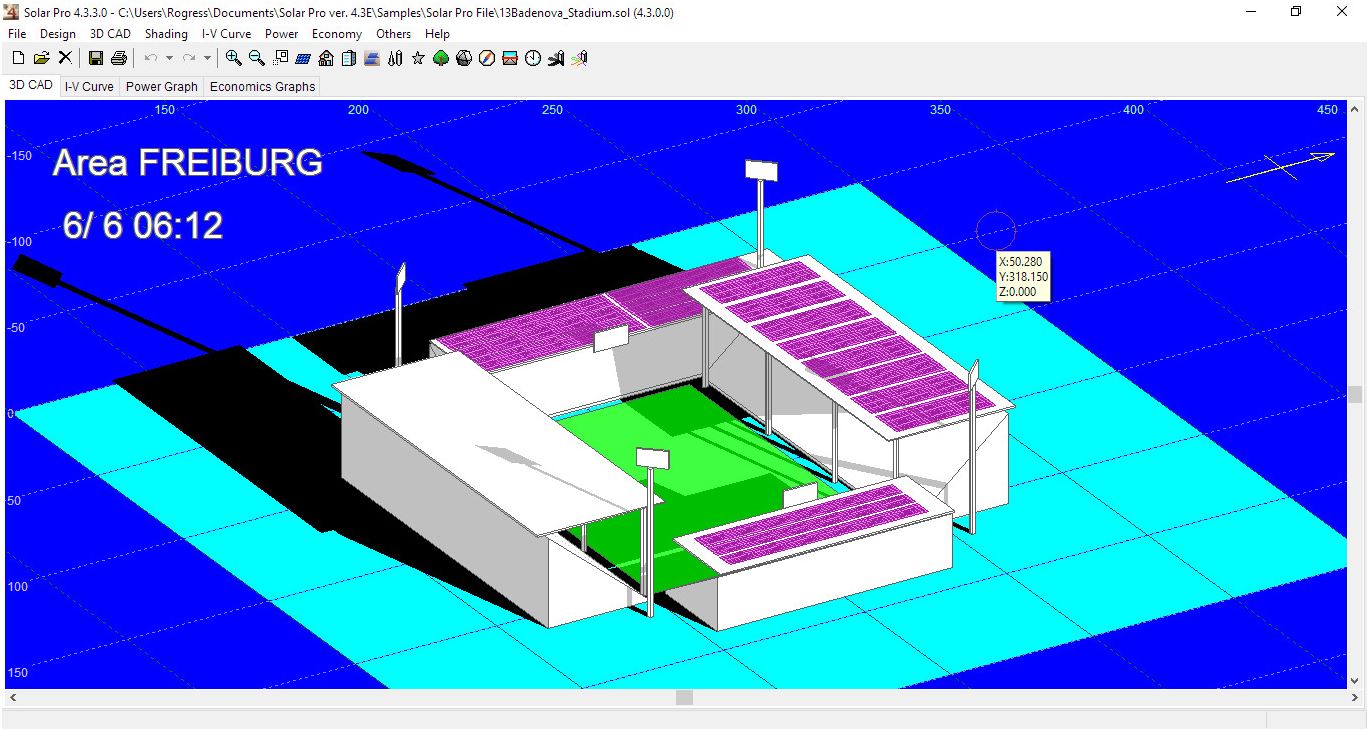

(Fig.7b) Comhéadan 3D CAD a thaispeánann scáthú agus tógáil foirgneamh idirghníomhach
(Fig.7c) Ceadaíonn an - i bhfeidhm Microsoft Bing Feidhm suiteáil forleagan ar íomhánna léarscáil satailíte
(Fig.7d) An ghné suiteála eagar uathoibríoch a fhágann go bhfuil sé éasca modúil a fhorleagan ar rooftop
.
(Fig.7f) treo na sreangaithe a athrú go héasca chun an córas a bharrfheabhsú
(Fig.7g) Comhéifeachtaí éagsúla a bhunú ag cur san áireamh fachtóirí caillteanais

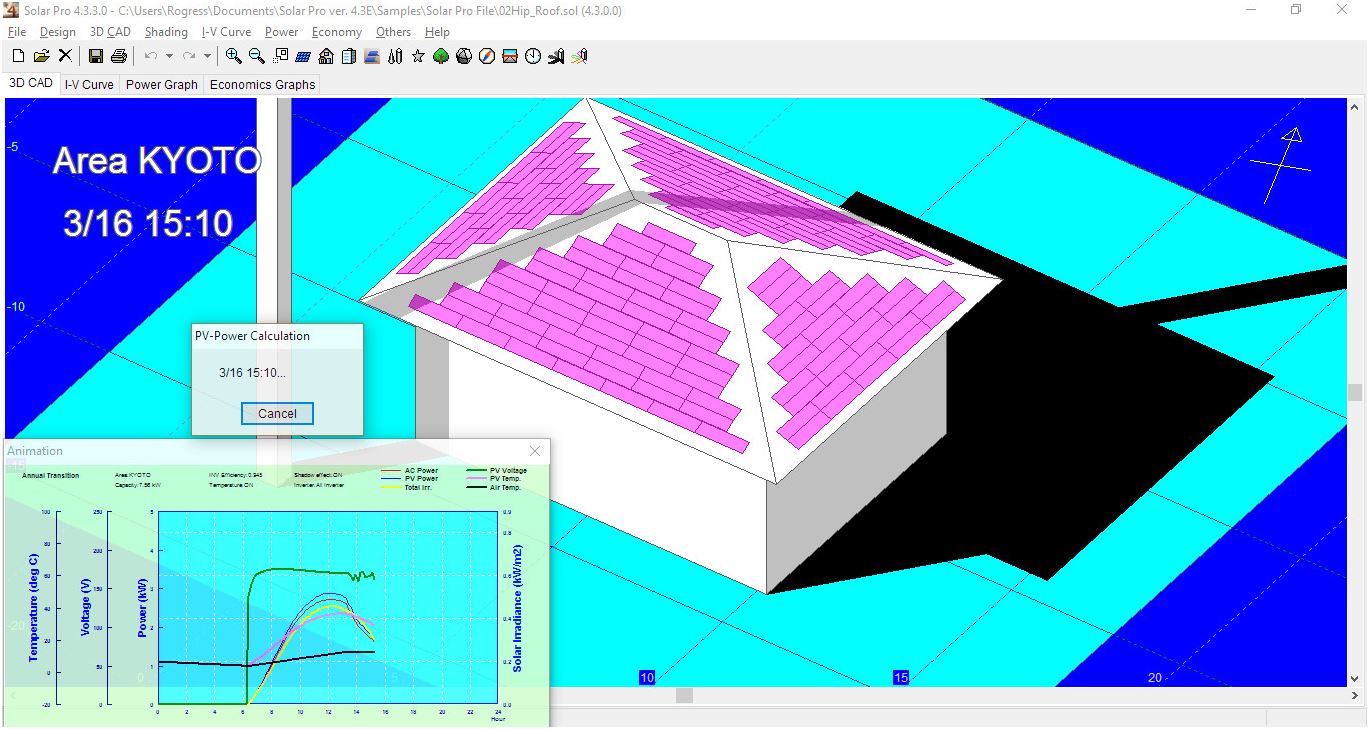

(Fig.7h) nóiméad - le {- Ríomh cumhachta nóiméad ag carnadh cileavatanna gach nóiméad
(Fig.7i) Graf cumhachta a ghintear tar éis insamhalta

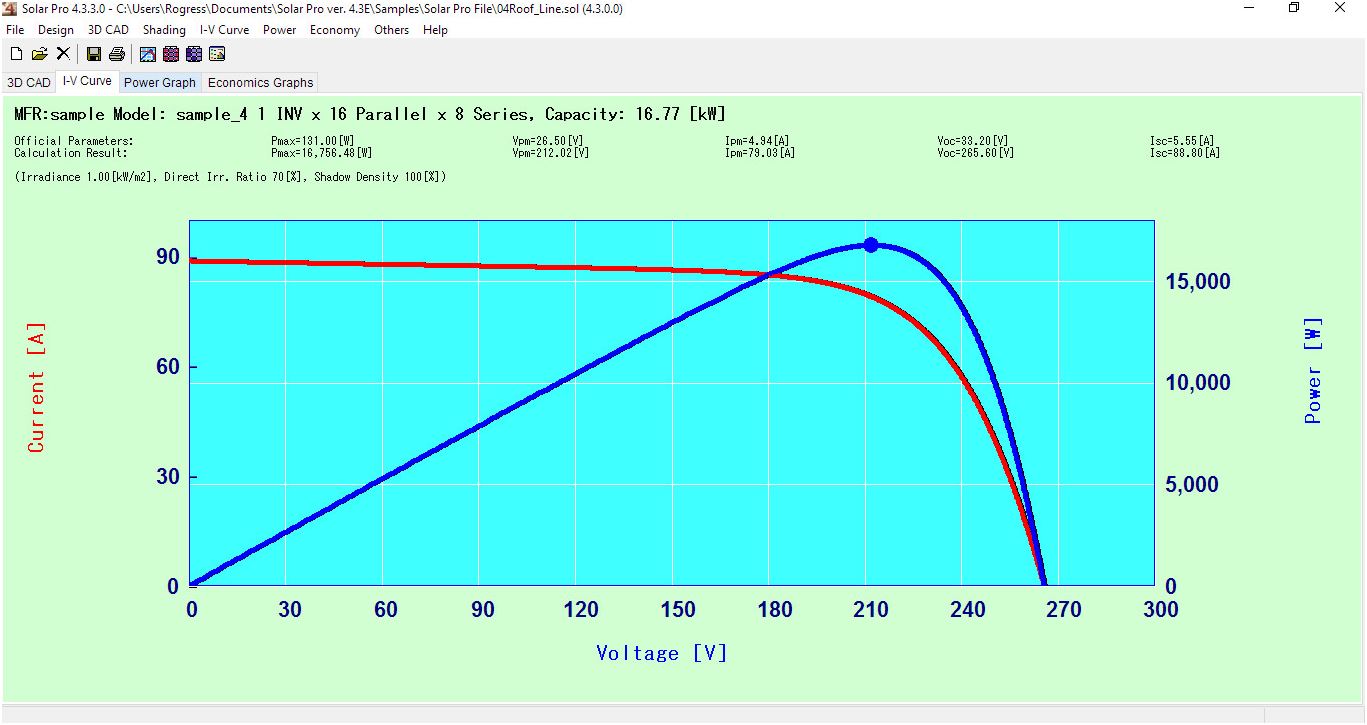

(Fig.7j) i - V ríomh cuar agus onnmhairiú chuig feidhm CSV

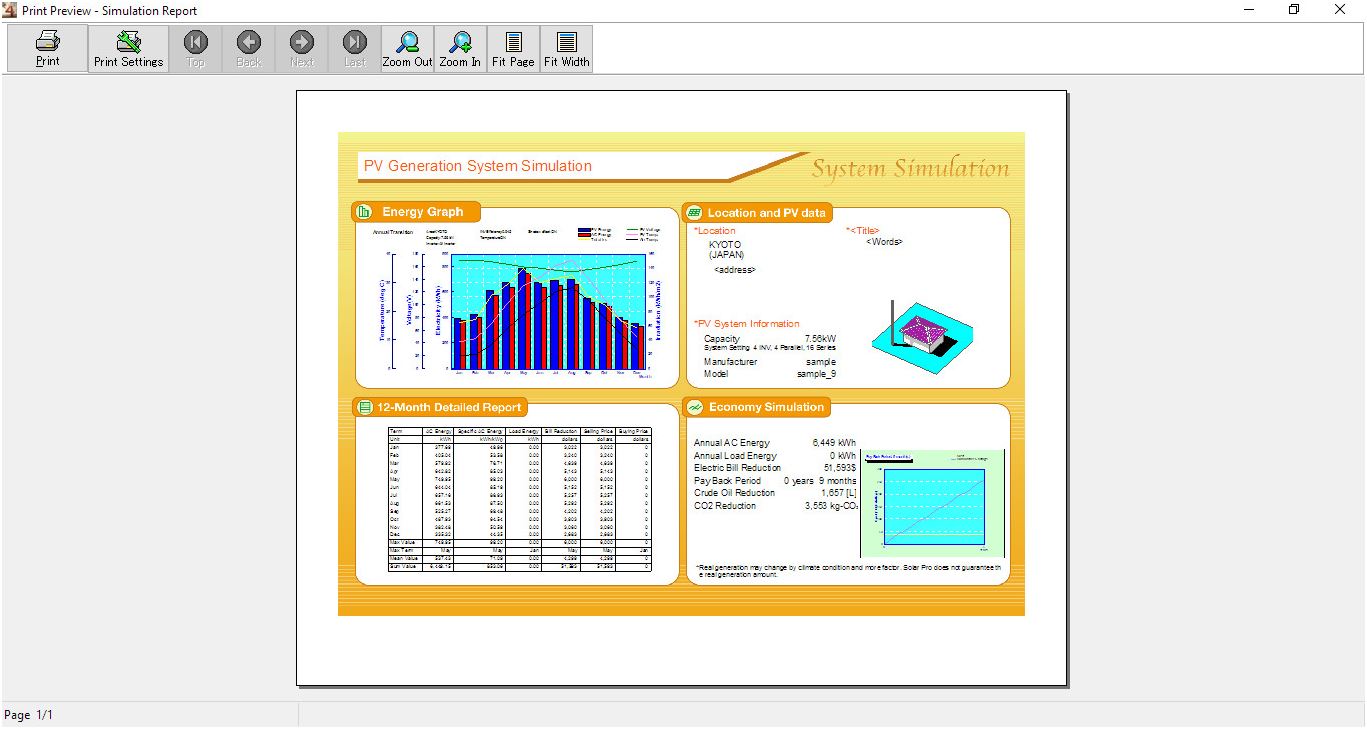

(Fig.7K) Tuarascáil Insamhladh le sonraí mionsonraithe giniúna 12 mhí agus anailís eacnamaíoch

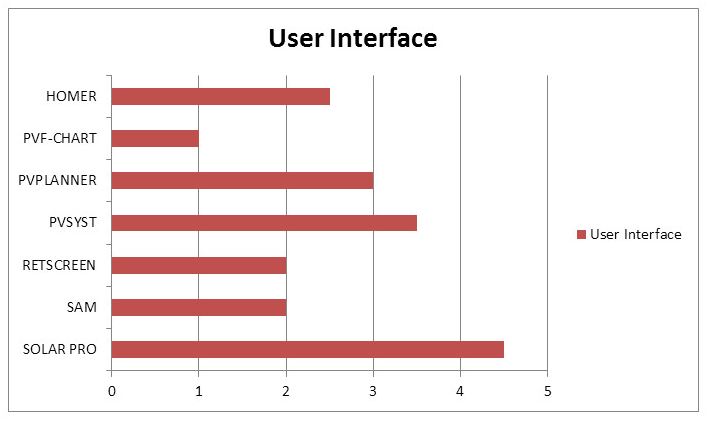

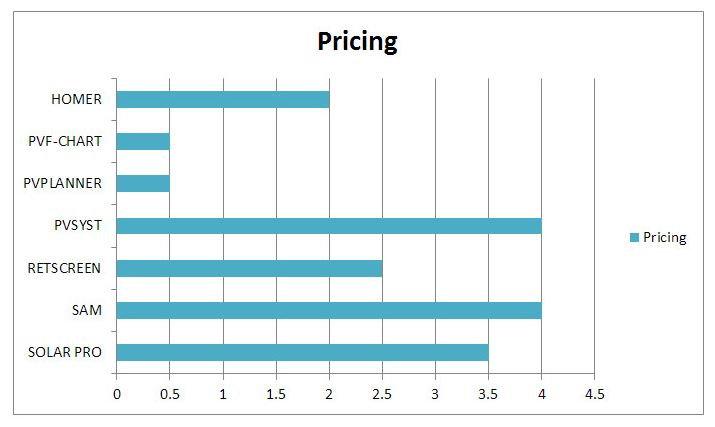

Achoimre pointí (foriomlán agus critéir go sonrach)
(Ba mhaith leis an údar buíochas a ghabháil leis na forbróirí bogearraí as a dtacaíocht do dhaoine a bhfuil sé i gceist acu dearadh córais PV a thógáil mar ghairm trí ligean d'úsáideoirí a gcuid clár a íoslódáil, iarracht a dhéanamh iad a mheas.
8 Helioscope
Seachadann Helioscope ardán sofaisticiúil - a chuireann béim ar shimplíocht gan cumhacht anailíseach a íobairt, ag déanamh insamhaltaí casta córais agus insamhaltaí fuinnimh atá inrochtana do ghairmithe gréine a bhfuil leibhéil éagsúla saineolais acu.
Príomhghnéithe:
Comhéadan úsáideora iomasach
Soláthraíonn HelioScope {- go héadrom agus éasca le - comhéadan a úsáid, ag ligean d'úsáideoirí dearaí tionscadail gréine a chruthú agus a mhodhnú go tapa ag baint úsáide as Drag - agus - Feidhmiúlacht agus uirlisí mapála idirghníomhacha.
Insamhladh feidhmíochta cruinn
Trí úsáid a bhaint as ardteicneolaíocht samhaltaithe fisiciúil, tuar na bogearraí go cruinn feidhmíocht na gcóras fótavoltach faoi choinníollacha éagsúla. Measann Helioscope go bhfuil ilfhachtóirí, lena n -áirítear scáthú, teocht, azimuth, agus tilt, ag soláthar réamhaisnéisí táirgthe fuinnimh iontaofa.
Scáth -anailís
Ceadaíonn feidhmiúlacht anailíse scáth -chumhachtach insamhalta agus anailís mhionsonraithe ar na héifeachtaí a bhaineann le scáthú ar phainéil ghréine ag foirgnimh, crainn, agus bacainní eile, ag cuidiú le húsáideoirí éifeachtúlacht an chórais a uasmhéadú.
Leas iomlán a bhaint as an gcóras
Is féidir le húsáideoirí cumraíocht an chórais a bharrfheabhsú, lena n -áirítear roghnú modúil, cumraíocht inbhéartaithe, agus dearadh leictreach. Gineann Helioscope an réiteach is fearr go huathoibríoch, ag cuidiú le húsáideoirí cinntí eolasacha a dhéanamh le linn an phróisis dearaidh.
Tuarascálacha Tionscadail
Tuarascálacha mionsonraithe tionscadail a ghiniúint, lena n -áirítear réamhaisnéisí feidhmíochta, líníochtaí dearaidh córais, agus anailísí eacnamaíocha. Tá na tuarascálacha seo fíorluachmhar do thograí tionscadail agus do chumarsáidí cliant, ag cur le gairmiúlacht agus inchreidteacht na dtionscadal.
Soláthraíonn Helioscope tacaíocht chuimsitheach do thionscadail ghréine, ó dhearadh tosaigh go cur i bhfeidhm deiridh, ag cinntiú costas tionscadail - éifeachtúlacht agus éifeachtúlacht.
